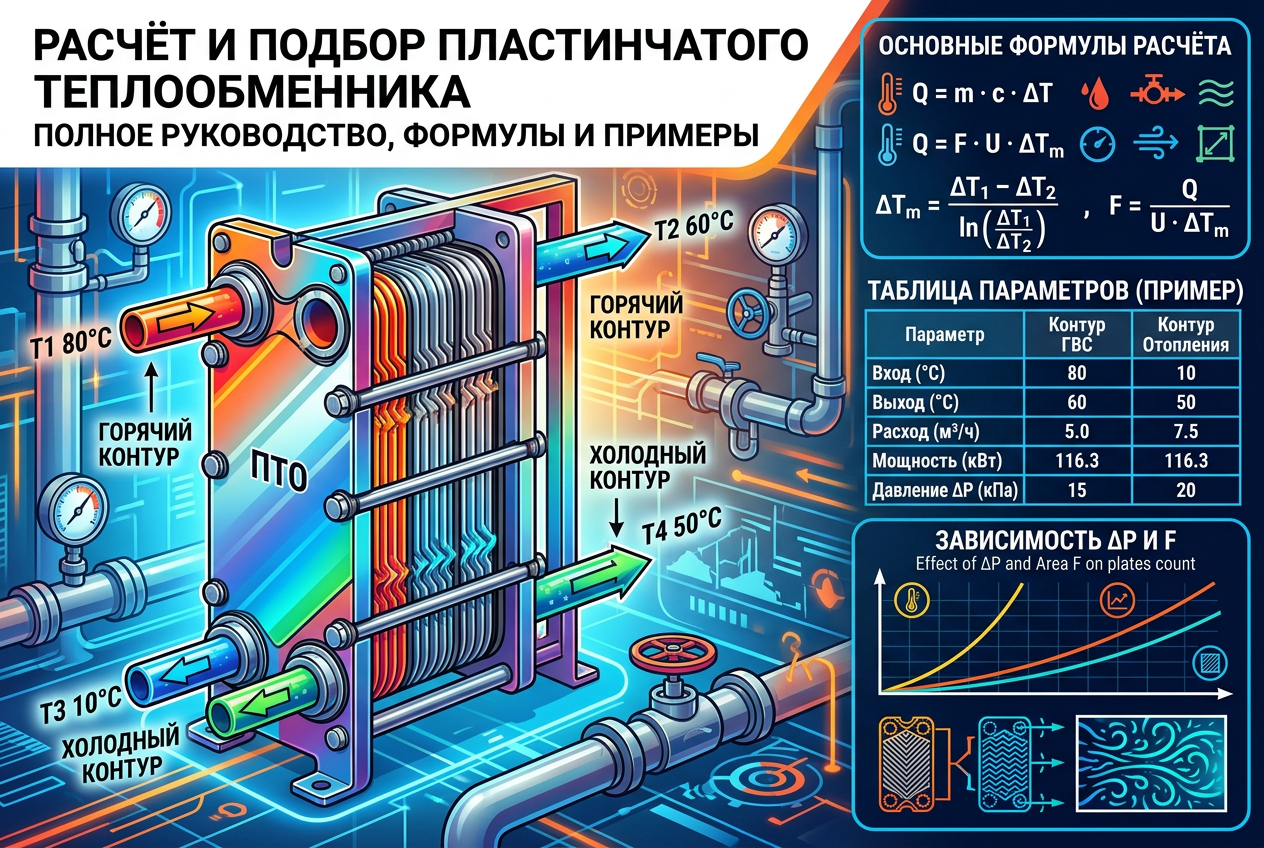

Почему точный расчёт теплообменника так важен

Ошибки при выборе теплообменного оборудования почти всегда приводят к техническим и финансовым потерям. Если площадь теплообмена выбрана недостаточной, система не сможет обеспечить нужный нагрев. Если не учесть загрязнение, вязкость среды или допустимые потери давления, оборудование будет работать нестабильно и потребует более частого обслуживания.

Именно поэтому подбор пластинчатого теплообменника нельзя сводить только к выбору модели «по мощности». Требуется комплексный инженерный подход: тепловой расчёт, гидравлическая проверка, подбор материалов пластин и прокладок, а также анализ режима эксплуатации.

Что такое пластинчатый теплообменник и как он работает

Пластинчатый теплообменник — это аппарат, в котором передача тепла осуществляется через пакет тонких гофрированных металлических пластин. Между пластинами формируются каналы, по которым движутся горячая и холодная среды. Потоки, как правило, организуют по схеме противотока, что обеспечивает высокую эффективность теплопередачи.

За счёт развитой поверхности, малой толщины пластины и турбулизации потока пластинчатые аппараты отличаются высокой компактностью и большим коэффициентом теплопередачи. Именно поэтому они широко применяются в системах отопления, вентиляции, горячего водоснабжения, пищевой и химической промышленности.

Какие исходные данные нужны для расчёта

Перед тем как выполнять расчёт теплообменника, необходимо собрать полный набор исходных данных. Чем точнее исходные параметры, тем точнее будет результат подбора.

Основные исходные данные

• тип теплоносителя с каждой стороны аппарата;
• температура среды на входе и выходе;
• массовый или объёмный расход;
• тепловая нагрузка или мощность;
• рабочее и максимальное давление;
• физические свойства среды: плотность, теплоёмкость, вязкость, теплопроводность;
• допустимые потери давления;
• требования к материалу пластин и уплотнений;
• наличие загрязнений или склонность среды к образованию отложений.

Таблица исходных данных для проектировщика

Тепловой расчёт теплообменника

Базой для инженерного подбора служит уравнение теплового баланса. Оно показывает, что количество тепла, отдаваемое горячим теплоносителем, равно количеству тепла, которое получает холодная среда, за вычетом возможных потерь.

Основная формула теплового баланса

Q = G × c × Δt

где:

• Q — тепловая мощность, Вт или кВт;
• G — массовый расход теплоносителя, кг/с;
• c — удельная теплоёмкость, Дж/(кг·К) или кДж/(кг·К);
• Δt — изменение температуры, °C или K.

Для двух потоков уравнение записывается так:

Q = Gг × cг × (tг.вх − tг.вых) = Gх × cх × (tх.вых − tх.вх)

Если тепловая нагрузка уже известна по проекту, можно перейти к определению температурного напора и площади теплообмена. Если же нагрузка неизвестна, её рассчитывают именно по тепловому балансу.

LMTD: логарифмический температурный напор

Один из ключевых этапов — определение среднелогарифмического температурного напора, или LMTD. Этот параметр показывает среднюю движущую силу теплопередачи вдоль всей поверхности теплообмена.

Формула LMTD

ΔTлог = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

Для противотока:

• ΔT1 = Tг.вх − Tх.вых
• ΔT2 = Tг.вых − Tх.вх

Чем больше логарифмический температурный напор, тем меньше необходимая площадь теплообмена при той же тепловой мощности.

Почему противоток предпочтительнее

В большинстве случаев пластинчатые теплообменники рассчитывают по схеме противотока, поскольку она обеспечивает наилучшее использование температурного потенциала среды. При прямотоке тепловая эффективность ниже, а требуемая поверхность — больше.

Коэффициент теплопередачи

Следующий важный параметр — коэффициент теплопередачи, обычно обозначаемый как K или U. Он показывает, сколько тепла передаётся через 1 м² поверхности при разности температур 1 К.

Основное уравнение теплопередачи

Q = K × A × ΔTлог

где:

• Q — тепловая мощность;
• K — коэффициент теплопередачи, Вт/(м²·К);
• A — площадь теплообмена, м²;
• ΔT_лог — логарифмический температурный напор, °C.

От чего зависит коэффициент теплопередачи

• типов сред и их свойств;
• скорости потока в каналах;
• типа гофрирования пластин;
• толщины и материала пластин;
• наличия загрязнений;
• схемы движения потоков.

Упрощённая формула сопротивлений

1 / K = 1 / α1 + Rзагр + δ / λ + 1 / α2

где:

• α₁, α₂ — коэффициенты теплоотдачи со стороны потоков;
• R_загр — сопротивление загрязнений;
• δ — толщина пластины;
• λ — теплопроводность материала пластины.

Площадь теплообмена и подбор количества пластин

Когда известны тепловая нагрузка, коэффициент теплопередачи и LMTD, можно определить необходимую поверхность теплообмена.

Формула площади теплообмена

A = Q / (K × ΔTлог)

После этого подбирают количество пластин. Для этого общую требуемую площадь делят на эффективную площадь одной пластины конкретной модели.

Формула расчёта количества пластин

N = A / A1

где:

• N — требуемое количество пластин;
• A — суммарная площадь теплообмена;
• A₁ — площадь одной пластины.

На практике количество пластин принимают с округлением в большую сторону. Дополнительно рекомендуется закладывать запас по площади порядка 10–15%, чтобы компенсировать погрешности расчёта и снижение теплоотдачи при эксплуатации.

Компоновка пластин и схема каналов

При инженерном подборе важна не только площадь, но и конфигурация каналов. Компоновка влияет на скорость потоков, потери давления и фактический коэффициент теплопередачи.

В зависимости от соотношения расходов, вязкости среды и допустимых потерь давления используют симметричную или несимметричную компоновку пакета пластин. Если параметры потоков сильно отличаются, может потребоваться специальная конфигурация каналов.

Что подбирают на этом этапе

• тип рифления пластин;
• число проходов;
• схему распределения потоков;
• симметричную или несимметричную компоновку;
• размер патрубков;
• материал пластин и прокладок.

Гидравлический расчёт и потери давления

Недостаточно просто передать необходимое количество тепла. Важно, чтобы аппарат не создавал чрезмерного сопротивления потоку. Именно поэтому после теплового расчёта обязательно выполняется гидравлическая проверка.

Упрощённая формула потерь давления

ΔP = ζ × (ρ × v² / 2)

где:

• ΔP — потери давления;
• ζ — коэффициент сопротивления;
• ρ — плотность среды;
• v — скорость потока.

Если потери давления слишком велики, увеличивают число каналов, меняют тип пластины или подбирают другой типоразмер теплообменника.

Следует учитывать, что рост скорости повышает интенсивность теплообмена, но одновременно увеличивает потери давления и может ускорять загрязнение поверхности. Поэтому оптимальный режим всегда ищется как компромисс между теплопередачей, гидравликой и удобством эксплуатации.

Эффективность пластинчатого теплообменника

Под эффективностью обычно понимают способность аппарата максимально использовать температурный потенциал горячего потока. Чем грамотнее выполнен расчёт теплообменника, тем ближе оборудование работает к оптимальному режиму.

На эффективность влияют:

• температурный напор;
• схема движения потоков;
• скорость среды в каналах;
• тип гофрирования пластин;
• наличие отложений;
• реальный расход теплоносителей.

Если в процессе эксплуатации появляется недогрев, рост перепада давления или увеличивается потребление энергии насосами, необходимо выполнить проверочный расчёт действующего оборудования.

Пример расчёта пластинчатого теплообменника

Разберём упрощённый пример, который показывает общий порядок действий при подборе.

Исходные данные

• греющая среда: вода 80 → 60 °C;
• нагреваемая среда: вода 40 → 60 °C;
• расход горячей воды: 10 м³/ч;
• материал пластин: AISI 316L;
• площадь одной пластины: 0,30 м²;
• принятый коэффициент теплопередачи: 4000 Вт/(м²·К).

Шаг 1. Расчёт мощности

Q = G × ρ × c × Δt

Приближённо: Q = (10 / 3600) × 1000 × 4,187 × 20 ≈ 232,8 кВт

Шаг 2. Расчёт LMTD

ΔT1 = 80 − 60 = 20 °C
ΔT2 = 60 − 40 = 20 °C

В этом частном случае: ΔTлог = 20 °C

Шаг 3. Расчёт площади теплообмена

A = Q / (K × ΔTлог)

A = 232800 / (4000 × 20) = 2,91 м²

Шаг 4. Учёт запаса

Aрасч = 2,91 × 1,12 = 3,26 м²

Шаг 5. Подбор количества пластин

N = 3,26 / 0,30 = 10,87

Принимаем 12 пластин.

После этого выполняется гидравлическая проверка и финальный подбор модели по каталогу производителя.

Особенности расчёта для ГВС

При проектировании теплообменников для горячего водоснабжения важно рассчитывать аппарат по наиболее неблагоприятному режиму. Обычно это период, когда температура греющего теплоносителя ниже, температура холодной воды минимальна, а система работает под реальной нагрузкой.

В расчёте для ГВС особенно важно:

• учитывать пиковое водопотребление;
• правильно выбирать расчётные температуры;
• закладывать запас поверхности;
• проверять санитарные требования и надёжность нагрева;
• анализировать вероятность образования накипи.

Ошибка на стадии подбора часто приводит к жалобам на недогрев воды и нестабильную работу системы в часы максимального водоразбора.

Особенности расчёта для отопления

Если теплообменник подбирается для системы отопления, расчёт ведут для режима максимальной тепловой нагрузки, то есть для наиболее холодного расчётного периода. Это позволяет обеспечить работоспособность системы в пиковых условиях.

Для отопления важно учитывать:

• фактический температурный график теплосети;
• расчётный расход по вторичному контуру;
• возможные ограничения по перепаду давления;
• тип схемы присоединения;
• требуемую надёжность и ремонтопригодность.

Как выбрать теплообменник правильно

Вопрос как выбрать теплообменник нельзя решать только по каталогу или по приблизительной мощности. Грамотный выбор всегда базируется на расчёте и понимании реальных условий эксплуатации.

На что обращать внимание при выборе

1. Тепловая нагрузка. Без неё невозможно определить требуемую площадь теплообмена.
2. Температуры входа и выхода. Они определяют температурный напор и энергобаланс.
3. Допустимые потери давления. Влияют на гидравлическую конфигурацию аппарата.
4. Материал пластин. Для воды часто используют нержавеющую сталь, для агрессивных сред — специальные сплавы или титан.
5. Тип прокладок. Материал должен соответствовать температуре и химическому составу среды.
6. Запас по поверхности. Оптимально учитывать эксплуатационный резерв.
7. Возможность обслуживания. Для загрязняемых сред удобнее разборные модели.

Материалы пластин

Если требуется понять, как выбрать теплообменник для конкретного объекта, правильная последовательность такова: сначала расчёт, затем гидравлика, затем проверка материалов и только после этого — окончательный выбор модели.

Чек-лист перед заказом оборудования

• Определены температуры на входе и выходе по обоим контурам.
• Известны расходы теплоносителей.
• Рассчитана или подтверждена тепловая нагрузка.
• Выбран расчётный режим: отопление, ГВС, охлаждение или технологический процесс.
• Определены допустимые потери давления.
• Проверены свойства среды: вязкость, плотность, склонность к загрязнению.
• Выбран материал пластин и прокладок.
• Заложен эксплуатационный запас по поверхности.
• Подтверждена возможность сервисного обслуживания.
• Запрошен расчётный лист от производителя или поставщика.

Часто задаваемые вопросы

Как выполняется подбор пластинчатого теплообменника?

Подбор начинается со сбора исходных данных: температуры, расходы, тепловая нагрузка, свойства среды, давление и допустимые потери давления. Далее рассчитывают тепловую мощность, LMTD, площадь теплообмена, количество пластин и проверяют гидравлические параметры.

Какой запас по поверхности теплообмена лучше закладывать?

На практике обычно предусматривают запас порядка 10–15%. Это позволяет компенсировать загрязнение поверхности, эксплуатационные отклонения и возможные погрешности исходных данных.

Можно ли выбрать теплообменник только по мощности?

Нет. Одинаковая тепловая мощность может быть достигнута при совершенно разных расходах, температурных графиках, потерях давления и свойствах среды. Поэтому без полноценного расчёта выбор будет неточным.

Что важнее: тепловой расчёт или гидравлический?

Оба. Тепловой расчёт показывает, сможет ли аппарат передать нужное количество тепла, а гидравлический — позволит ли он это сделать без чрезмерного сопротивления потоку.

Как выбрать теплообменник для загрязняемой среды?

Нужно учитывать сопротивление загрязнений, удобство разборки и промывки, корректно подбирать скорость потока и не занижать запас по поверхности.

Заключение

Расчёт теплообменника — это не формальный этап, а основа надёжной и экономичной работы всей системы. Грамотный подбор пластинчатого теплообменника включает анализ тепловой нагрузки, расчёт LMTD, определение коэффициента теплопередачи, подбор площади и количества пластин, а также обязательную гидравлическую проверку.

Если перед проектировщиком стоит задача понять, как выбрать теплообменник правильно, ответ всегда один: опираться на инженерный расчёт, реальные параметры объекта и условия эксплуатации, а не только на каталог или приблизительные значения мощности.

Чем точнее выполнен расчёт на старте, тем выше надёжность оборудования, ниже эксплуатационные расходы и стабильнее работа системы в долгосрочной перспективе.
