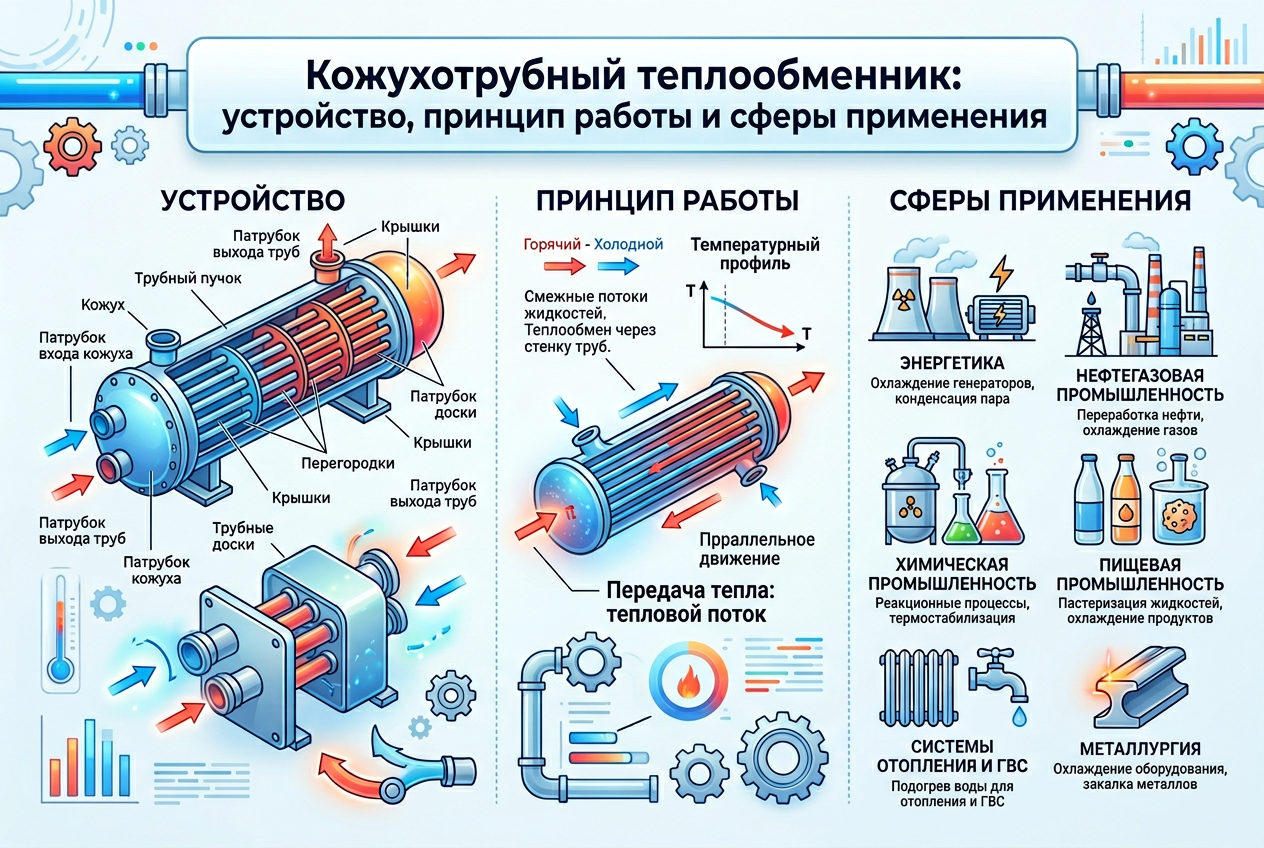

Кожухотрубный теплообменник: устройство, принцип работы и сферы применения
Кожухотрубный теплообменник — один из самых распространённых типов теплообменных аппаратов в промышленности и инженерных системах зданий. Его ценят за надёжность, устойчивость к нагрузкам и широкую применимость: от отопления и ГВС до пищевых и технологических контуров.
Краткая информация для специалистов
- Принцип работы: два теплоносителя движутся по разным каналам — один внутри труб, другой в межтрубном пространстве кожуха; тепло передаётся через стенку труб, среды не смешиваются.
- Устройство: кожух + трубный пучок + трубные решётки + камеры/крышки + патрубки; часто есть перегородки (бафлы), которые направляют поток в межтрубном пространстве.
- Применение: отопление/ГВС, технологические процессы, пищевые производства (в т.ч. в корпусе из нержавеющей стали), а также как подогреватели/конденсаторы/испарители.
- Эксплуатация: загрязнение (накипь/отложения) снижает эффективность — регулярное обслуживание и промывка критически важны.
Что такое кожухотрубный теплообменник простыми словами
Кожухотрубный (кожухотрубчатый) теплообменник — это аппарат, где поверхность теплообмена образована пучком труб, размещённых внутри цилиндрического кожуха. По одной стороне движется один теплоноситель, по другой — второй; тепло передаётся через металл труб, при этом потоки гидравлически разделены.
Это ключевое отличие от смесительных решений: здесь нет смешивания сред, а значит проще обеспечить санитарные/технологические требования (например, в пищевых процессах) и повысить предсказуемость режима работы.
Устройство кожухотрубного теплообменника
Чтобы понять работу аппарата, рассмотрим устройство кожухотрубного теплообменника по основным элементам:
Основные элементы конструкции
1. Кожух (корпус)
Цилиндрическая оболочка, внутри которой расположен трубный пучок. На кожухе находятся патрубки входа/выхода теплоносителя межтрубной стороны.
2. Трубный пучок (теплообменные трубки)
Главная поверхность теплообмена: внутри труб идёт один теплоноситель (трубная сторона), снаружи — другой (межтрубная сторона).
3. Трубные решётки (трубные доски)
Фиксируют трубки, обеспечивают герметичность разделения сред и прочность узла.
4. Камеры/крышки (головки) трубной стороны
Через них теплоноситель распределяется по трубам и собирается на выходе. В многоходовых аппаратах внутри устанавливаются перегородки для организации ходов.
5. Перегородки (бафлы) в межтрубном пространстве
Применяются для направления потока и повышения теплоотдачи: они направляют среду для более эффективного омывания трубного пучка.
Кожухотрубный теплообменник: принцип работы
Рассматривая кожухотрубный теплообменник принцип работы, важно понимать движение потоков: один поток идёт по трубам, другой — в межтрубном пространстве. Они разделены стенкой труб, а тепло проходит через металл.
Схема движения теплоносителей
Трубная сторона:
- Теплоноситель A входит в распределительную камеру
- Распределяется по трубам
- Проходит через трубный пучок
- Собирается в выходной камере
- Выходит через патрубок
Межтрубная сторона:
- Теплоноситель B входит в кожух
- Огибает трубный пучок (часто «змейкой» благодаря перегородкам)
- Выходит из кожуха через выходной патрубок
Результат: на выходе один поток нагревается, другой охлаждается (или происходит фазовый переход — конденсация/испарение в специализированных задачах).
Схемы течения: прямоток и противоток
Прямоточная схема
Оба теплоносителя движутся в одном направлении. Простая конструкция, но менее эффективный теплообмен.
Противоточная схема
Потоки движутся навстречу друг другу. Обеспечивает более равномерный температурный напор по длине аппарата и позволяет достичь большей разности температур.
Типы кожухотрубных теплообменников
Классификация основана на способе компенсации температурных деформаций и удобстве обслуживания:
По конструктивному исполнению
1. С неподвижными (жёсткими) трубными решётками
- Плюсы: простая и надёжная конструкция
- Минусы: ограничения при больших перепадах температур
- Применение: стабильные температурные режимы
2. С температурным компенсатором
- Особенность: компенсирует термические напряжения
- Применение: высокие температуры и перепады
3. С плавающей головкой
- Преимущество: компенсация удлинений и удобство обслуживания
- Применение: загрязнённые среды, требующие частой чистки
4. U-образные трубки
- Особенность: свободное температурное расширение
- Применение: большие температурные деформации
По количеству ходов
Одноходовые теплообменники
Теплоноситель проходит через трубы один раз. Простая конструкция, минимальные потери давления.
Многоходовые теплообменники
Теплоноситель несколько раз проходит через трубный пучок. Повышенная эффективность теплообмена за счёт увеличения скорости потока.
Сферы применения кожухотрубных теплообменников
Кожухотрубные аппараты используются там, где требуется надёжность и универсальность:
Отопление и ГВС
- Подогрев сетевой воды в тепловых пунктах
- Приготовление горячей воды для систем ГВС
- Развязка контуров между источником тепла и потребителем
Компания ООО «ПРОМТЕХРЕШЕНИЯ» специализируется на поставке кожухотрубных теплообменников для систем отопления и ГВС.
Пищевая промышленность
- Пастеризация и стерилизация продуктов
- Нагрев/охлаждение технологических сред
- Рекуперация тепла в производственных процессах
Для пищевых производств доступны теплообменники в корпусе из нержавеющей стали AISI 304.
Химическая и нефтехимическая промышленность
- Подогреватели и холодильники технологических потоков
- Конденсаторы и испарители
- Утилизаторы тепла отходящих газов
Морские и специальные применения
ООО «ПРОМТЕХРЕШЕНИЯ» производит морские теплообменники с сертификатом РМ РС для судовых систем.
Эксплуатация и обслуживание
Основные проблемы при эксплуатации
Снижение эффективности из-за загрязнений:
- Накипь и солевые отложения
- Механические загрязнения (шлам, взвеси)
- Продукты коррозии
- Органические отложения
Типовые симптомы загрязнения:
- Недобор температуры — растёт недогрев/недоохлаждение
- Рост перепада давления — увеличивается сопротивление потоку
Виды обслуживания
Регулярное обслуживание
- Контроль параметров работы
- Проверка герметичности соединений
- Визуальный осмотр доступных элементов
Периодическая промывка
- Безразборная химическая промывка — без демонтажа оборудования
- Разборная механическая очистка — с извлечением трубного пучка
Ремонт и восстановление
- Замена уплотнений и прокладок
- Глушение или замена повреждённых труб
- Восстановление антикоррозионного покрытия
Важно: Регулярное техническое обслуживание продлевает срок службы оборудования и поддерживает эффективность на проектном уровне.
Как выбрать кожухотрубный теплообменник
Чек-лист для технического задания
Параметры теплоносителей:
- Тип среды (вода, пар, масло, раствор)
- Расход (массовый или объёмный)
- Входная и выходная температуры
- Рабочее и расчётное давление
- Допустимые потери давления
Требования к конструкции:
- Материал корпуса и труб
- Тип соединений (фланцевые, сварные)
- Необходимость разборной конструкции
- Требования к компактности
Условия эксплуатации:
- Качество воды (жёсткость, примеси)
- Режимы работы (постоянный/периодический)
- Доступность для обслуживания
- Требования к документации и сертификатам
Что часто забывают указать в заявке
Критические параметры:
- Качество теплоносителя — влияет на выбор материалов и частоту обслуживания
- Пиковые нагрузки — определяют запас по мощности
- Пространство для монтажа — габариты помещения и возможность демонтажа
- Будущее расширение — возможная модернизация системы
