Теплообменник для масляных сред: выбор материала и расчёт при высоких температурах

Введение

Теплообменник для масла применяют там, где необходимо отводить или передавать тепло от гидравлического, трансмиссионного, смазочного, термального или технологического масла без смешивания контуров. Такие аппараты устанавливают в гидростанциях, прессах, редукторах, компрессорах, станках, линиях термообработки, нефтехимических установках и других промышленных системах.

При стандартных температурах подбор кажется простым: известны расход масла, температура на входе и выходе, охлаждающая вода — можно рассчитать мощность. Но при 150–250 °C ситуация меняется: решающими становятся не только площадь теплообмена, но и вязкость масла, термостойкость материала, совместимость уплотнений, риск коксования, запас по давлению и возможность сервисной очистки.

Компания ПРОМТЕХРЕШЕНИЯ выполняет подбор и поставку пластинчатых, паяных и кожухотрубных теплообменников, подбирает пластины и уплотнения для разных брендов, а также оказывает услуги по промывке и обслуживанию теплообменного оборудования. Специалисты компании рассчитывают и производят пластинчатые теплообменники, подбирают паяные аппараты «1 в 1», выполняют расчёт кожухотрубных теплообменников и проводят разборную или безразборную промывку.

Какие задачи решает теплообменник для масла

В масляных системах теплообменник используют для трёх основных задач:

1. Охлаждение масла — например, в гидравлических системах, редукторах, компрессорах, турбинах и станочном оборудовании.
2. Нагрев масла — перед пуском оборудования, при подготовке вязких масел к циркуляции или технологической обработке.
3. Рекуперация тепла — передача тепла от горячего масла к другому технологическому потоку.

Чаще всего встречаются схемы:

• масло — вода;
• масло — гликоль;
• масло — масло;
• масло — термальная жидкость;
• масло — пар/конденсат через промежуточный контур;
• масло — воздух, если используется воздушно-масляный охладитель.

Правильный подход — не покупка «аппарата по мощности», а инженерный подбор теплообменника для масла под реальные параметры объекта: температуру, расход, вязкость, давление, загрязнённость среды и требования к обслуживанию.

Почему высокие температуры 150–250 °C усложняют подбор

При температуре масла выше 150 °C меняются сразу несколько факторов:

• снижается вязкость масла, но повышается риск термического старения;
• растёт нагрузка на уплотнения;
• увеличивается температурное расширение металла;
• возрастает риск утечек на разборных соединениях;
• при контакте с неподходящими материалами возможны коррозия, вымывание припоя или загрязнение масла;
• при локальном перегреве на стенке теплообмена возможно образование лака, нагара и коксовых отложений.

Для разборных пластинчатых теплообменников одним из ограничивающих факторов является уплотнение. Ведущие производители указывают для разборных ПТО ориентировочную максимальную расчётную температуру около 180 °C, поэтому для режимов 200–250 °C чаще рассматривают паяные цельнонержавеющие, сварные, полусварные или кожухотрубные решения.

Какой тип теплообменника выбрать для масла

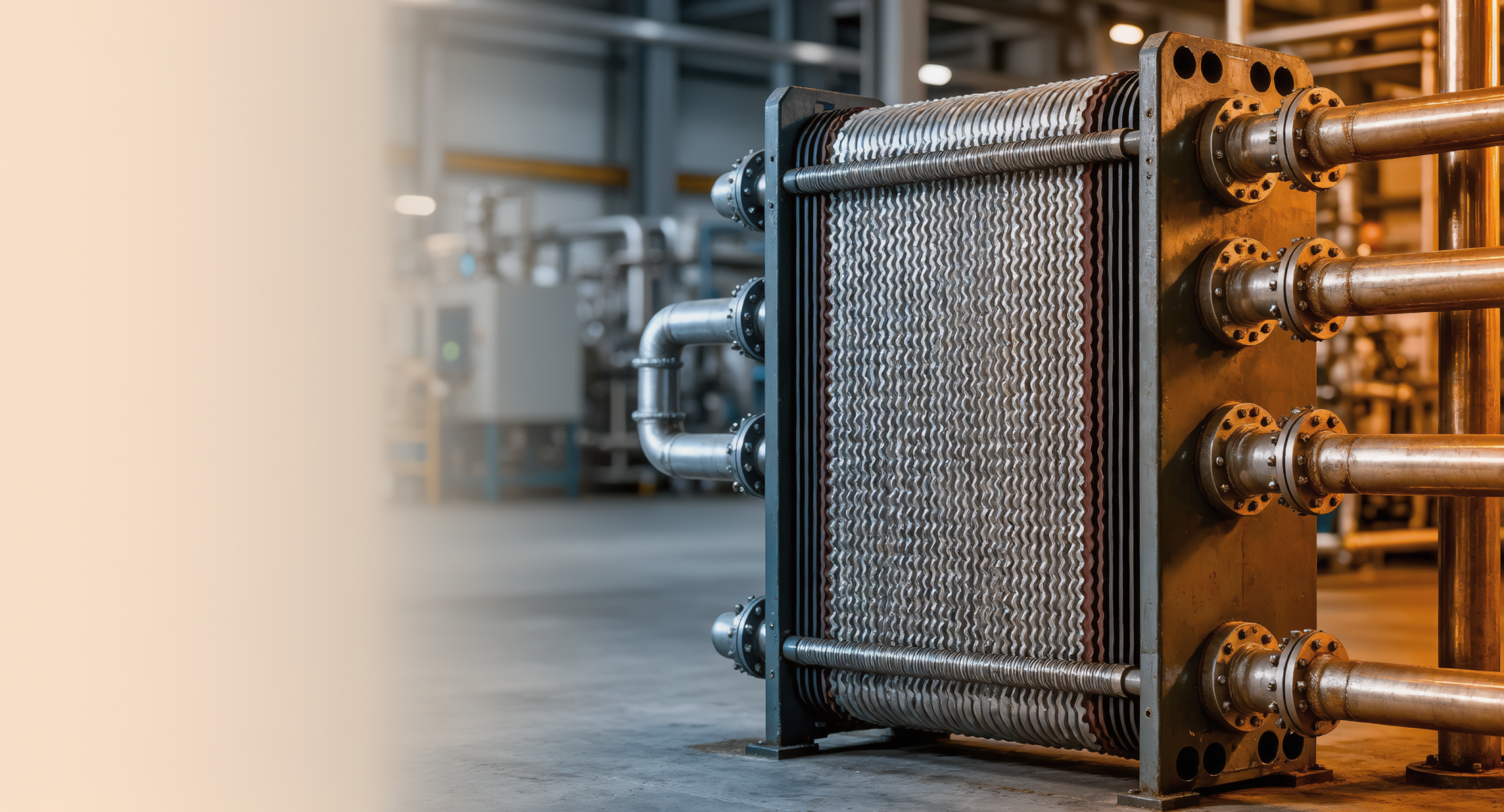

Разборный пластинчатый теплообменник

Разборный ПТО подходит для масла, если температура и давление находятся в пределах допуска выбранной модели и уплотнений. Его плюс — высокая эффективность, компактность и возможность обслуживания: аппарат можно разобрать, промыть пластины, заменить прокладки, увеличить или уменьшить поверхность теплообмена.

Разборный ПТО применяют для:

• гидравлического масла;
• смазочного масла;
• компрессорного масла;
• охлаждения масла водой или гликолем;
• систем, где важна доступность сервиса.

Ограничение: при температурах ближе к 180 °C ресурс прокладок снижается, а при 200–250 °C стандартный разборный ПТО обычно уже не является оптимальным решением.

Паяный пластинчатый теплообменник

Паяный теплообменник компактен и эффективен. Он подходит для чистого масла, когда не требуется механическая разборка. В стандартных паяных аппаратах часто используется медный припой, но для масел с агрессивными присадками, сернистыми компонентами или жёсткими требованиями к чистоте лучше рассматривать никелевую пайку или полностью нержавеющее исполнение.

Меднопаяные теплообменники могут применяться для охлаждения масла, однако агрессивные масла способны вызывать вымывание меди. Для таких случаев производители предлагают цельнонержавеющие решения, исключающие этот риск.

ПТО высокотемпературный цельнонержавеющий

Если нужен ПТО высокотемпературный для режима 200–250 °C, предпочтительны конструкции без эластомерных прокладок в зоне контакта с горячим маслом: сварные, паяные цельнонержавеющие или специальные аппараты с высокотемпературными уплотнениями. Для цельнонержавеющих паяных аппаратов производители заявляют применение при температурах от 200 до 350 °C, а также исполнение с припоем без содержания меди.

Кожухотрубный теплообменник

Кожухотрубный аппарат выбирают, когда масло:

• вязкое;
• загрязнённое;
• работает при высокой температуре;
• содержит механические включения;
• требует механической очистки трубного пучка;
• циркулирует с большим расходом;
• эксплуатируется на тяжёлых промышленных объектах.

Кожухотрубный теплообменник обычно крупнее пластинчатого, зато лучше переносит тяжёлые режимы, загрязнения и высокие давления. В каталоге ПРОМТЕХРЕШЕНИЯ представлены кожухотрубные аппараты для промышленных применений, включая химическую, нефтяную и другие отрасли.

Выбор материала для масляной среды

При подборе материала важно понимать: само по себе минеральное масло обычно не является самой агрессивной средой для металла. Основные риски создают температура, присадки, продукты окисления, вода в масле, кислоты, сернистые соединения, хлориды со стороны охлаждающей воды и требования к чистоте масла.

Сравнение материалов

Практический вывод: для большинства промышленных задач «масло — вода» стартовой точкой будет AISI 316L. Для температур 200–250 °C и ответственных процессов стоит рассматривать цельнонержавеющее, сварное или кожухотрубное исполнение.

Выбор уплотнений: NBR, HNBR, FKM, FFKM, EPDM

Для масляных сред материал прокладок часто важнее, чем материал пластин. Ошибка в выборе уплотнений приводит к набуханию резины, потере эластичности, течи и внеплановой остановке оборудования.

Справочники по совместимости эластомеров указывают, что NBR широко применяется с минеральными маслами и смазками, HNBR работает с минеральными маслами до более высоких температур, FKM используется с минеральными маслами при высоких температурах, а EPDM относится к материалам для горячей воды, гликолевых и полярных сред и для минерального масла считается непригодным.

Экспертный комментарий: если температура масла в рабочем режиме выше 180–200 °C, не стоит автоматически выбирать разборный ПТО с FKM. Нужно проверить не только «максимум по резине», но и расчётную температуру аппарата, давление, частоту термоциклов, ресурс прокладок и доступность запасных частей.

Температурные режимы: что выбирать при 150–250 °C

Какие данные нужны для расчёта теплообменника для масла

Чтобы подобрать теплообменник для масла без завышения цены и без риска недоохлаждения, нужно собрать исходные данные:

• тип масла: гидравлическое, смазочное, трансмиссионное, термальное;
• марка масла и ISO VG;
• температура масла на входе и требуемая температура на выходе;
• расход масла, м³/ч или кг/с;
• плотность и теплоёмкость масла при рабочей температуре;
• вязкость при рабочей температуре;
• давление в масляном контуре;
• допустимые потери давления;
• охлаждающая среда: вода, гликоль, масло, воздух;
• температуры охлаждающей среды на входе и выходе;
• загрязнённость масла и наличие механических примесей;
• требования к материалам, сертификатам и обслуживанию.

В расчётах для масла нельзя использовать только паспортные свойства при 20 °C. Например, для смазочного/гидравлического масла справочные ориентиры составляют: теплоёмкость 1,97 кДж/(кг·°C) и плотность 876 кг/м³ при 20 °C, но для режима 150–250 °C значения нужно уточнять по паспорту конкретного масла.

Базовый расчёт мощности теплообменника

Тепловая мощность рассчитывается по уравнению теплового баланса:

Q = G × c × Δt

где:

• Q — тепловая мощность, кВт;
• G — массовый расход масла, кг/с;
• c — удельная теплоёмкость, кДж/(кг·К);
• Δt — разница температур масла на входе и выходе, °C.

Если расход задан в м³/ч, сначала его переводят в массовый:

G = V × ρ / 3600

где:

• V — объёмный расход, м³/ч;
• ρ — плотность масла, кг/м³.

Далее рассчитывают логарифмический температурный напор:

ΔTлог = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

И предварительную площадь теплообмена:

A = Q / (K × ΔTлог)

В инженерной методике подбора ПТО также учитывают LMTD, площадь теплообмена, коэффициент теплопередачи, запас поверхности и гидравлическую проверку. Для пары «вода — масло» ориентировочный коэффициент теплопередачи обычно ниже, чем для «вода — вода», а для вязких жидкостей должен уточняться индивидуально.

Пример предварительного расчёта

Задача: охладить масло после технологического узла.

Исходные данные:

• масло на входе: 180 °C;
• масло на выходе: 150 °C;
• расход масла: 12 м³/ч;
• плотность при рабочей температуре: 820 кг/м³;
• теплоёмкость: 2,1 кДж/(кг·К);
• охлаждающая вода: 40 → 70 °C;
• предполагаемый коэффициент теплопередачи: 650 Вт/(м²·К).

Шаг 1. Массовый расход

G = 12 × 820 / 3600 = 2,73 кг/с

Шаг 2. Тепловая мощность

Q = 2,73 × 2,1 × 30 = 172 кВт

Шаг 3. Температурный напор

Для противотока:

ΔT1 = 180 − 70 = 110 °C

ΔT2 = 150 − 40 = 110 °C

В данном случае:

ΔTлог = 110 °C

Шаг 4. Площадь теплообмена

A = 172000 / (650 × 110) = 2,41 м²

С учётом запаса 15%:

Aрасч = 2,41 × 1,15 = 2,77 м²

Итог: предварительно требуется поверхность теплообмена около 2,8 м². Но окончательный подбор выполняется только после проверки вязкости, потерь давления, типа пластин/труб, загрязнения и допустимой температуры материалов.

Почему нельзя подбирать теплообменник только «по кВт»

Одинаковая тепловая мощность может требовать разных аппаратов. Например, 170 кВт при масле 180 → 150 °C и воде 40 → 70 °C — это один теплообменник. А 170 кВт при вязком масле 90 → 80 °C и воде 25 → 35 °C — совсем другой: температурный напор ниже, вязкость выше, площадь и гидравлическое сопротивление будут другими.

Корректный подбор включает тепловой расчёт, гидравлическую проверку, выбор материала пластин и прокладок, а также анализ режима эксплуатации. Рекомендуется закладывать запас поверхности порядка 10–15%.

Типовые ошибки при выборе теплообменника для масла

Ошибка 1. Выбор EPDM для масляного контура

EPDM подходит для воды, пара и ряда гликолевых сред, но не является правильным материалом для минерального масла. Для масла чаще выбирают NBR, HNBR, FKM или FFKM — в зависимости от температуры.

Ошибка 2. Игнорирование вязкости

Вязкость напрямую влияет на коэффициент теплоотдачи и потери давления. Если взять свойства масла «как воды», аппарат получится слишком маленьким или будет создавать недопустимое сопротивление.

Ошибка 3. Применение меднопаяного аппарата без проверки масла

Для чистых масел меднопаяный теплообменник может быть рабочим решением. Но если в масле есть агрессивные присадки или риск вымывания меди, лучше рассмотреть никелевую пайку или цельнонержавеющее исполнение.

Ошибка 4. Нет запаса по поверхности

При высокой температуре масло быстрее стареет, а загрязнения на стенке теплообмена ухудшают теплопередачу. Поэтому запас поверхности — не переплата, а защита от потери режима.

Ошибка 5. Не учитывается сервис

Если масло загрязнённое, паяный аппарат может быстро потерять эффективность, а промыть его механически нельзя. В таких случаях лучше разборный ПТО или кожухотрубный теплообменник.

Требования безопасности и документы

Если теплообменник работает под избыточным давлением, при проектировании и поставке нужно учитывать требования применимых технических регламентов и нормативной документации. В России и странах ЕАЭС для оборудования под давлением применяется ТР ТС 032/2013.

Для промышленного объекта при заказе теплообменника желательно запросить:

• расчётный лист;
• паспорт оборудования;
• сведения о материалах;
• данные по расчётному давлению и температуре;
• схему подключения;
• рекомендации по монтажу;
• инструкцию по обслуживанию;
• документы о соответствии, если они требуются для конкретного объекта.

Что указать в заявке на подбор

Чтобы специалисты ПРОМТЕХРЕШЕНИЯ быстро рассчитали теплообменник для масла, подготовьте:

1. Среда 1: тип масла, марка, ISO VG.
2. Температура масла на входе и выходе.
3. Расход масла.
4. Давление масла и допустимый перепад давления.
5. Среда 2: вода, гликоль, другое масло, термальная жидкость.
6. Температуры второго контура.
7. Рабочее и максимальное давление второго контура.
8. Наличие загрязнений, фильтрация, класс чистоты.
9. Требуемый тип аппарата: разборный, паяный, кожухотрубный или «подберём по расчёту».
10. Ограничения по габаритам, подключению и материалам.
11. Нужны ли аналоги Alfa Laval, Ридан, Sondex, Funke, GEA/Kelvion, SWEP, Этра, Е8 и других производителей.

Заключение

Теплообменник для масла при температуре 150–250 °C нельзя выбирать только по мощности или диаметру патрубков. Для надёжной работы нужно рассчитать тепловую нагрузку, проверить температурный напор, подобрать материал пластин или труб, оценить совместимость уплотнений с маслом и учесть реальные потери давления.

Для режимов до 120–150 °C часто подходят разборные пластинчатые аппараты с правильно подобранными прокладками. В диапазоне 150–180 °C требуется высокотемпературное исполнение и проверка ресурса уплотнений. При 200–250 °C чаще выбирают сварные, цельнонержавеющие паяные или кожухотрубные теплообменники.

ПРОМТЕХРЕШЕНИЯ подберёт теплообменник под ваши параметры, рассчитает площадь теплообмена, предложит материалы для масляной среды и поможет подобрать аналог действующего оборудования.

FAQ

Какой теплообменник лучше для масла — пластинчатый или кожухотрубный?

Для чистого масла и компактной установки часто выбирают пластинчатый теплообменник. Для вязкого, загрязнённого масла, больших расходов и температур 200–250 °C чаще подходит кожухотрубный аппарат.

Можно ли использовать ПТО при температуре масла 200 °C?

Можно, но не любой. Стандартный разборный ПТО ограничен температурой прокладок и расчётной температурой рамы. Для 200 °C обычно рассматривают сварные, паяные цельнонержавеющие или специальные высокотемпературные исполнения.

Какие уплотнения подходят для минерального масла?

Для умеренных температур применяют NBR, для более высоких — HNBR или FKM. При экстремальных температурах и сложной химии возможно применение FFKM, но это дорогое решение.

Подходит ли EPDM для масла?

Нет, для минеральных масел EPDM обычно не применяют. Этот материал чаще используют для воды, пара, гликолевых и полярных сред.

Как рассчитать мощность теплообменника для масла?

Нужно знать расход, плотность, теплоёмкость и требуемое снижение температуры масла. Базовая формула: Q = G × c × Δt. После этого рассчитывают LMTD, площадь теплообмена и проверяют гидравлическое сопротивление.

Какой запас по поверхности нужен?

Для промышленных масляных систем обычно закладывают запас, чтобы компенсировать загрязнение и изменение свойств масла в эксплуатации. Ориентир — 10–15%, но точное значение зависит от режима работы и требований объекта.
