Уплотнения для теплообменников: виды, материалы и сроки замены (практическое руководство)

Тип материала: практическое руководство
Цель: продажа уплотнений + демонстрация экспертности в обслуживании
Ключи (в тексте): уплотнения для теплообменников, замена уплотнений теплообменника, прокладки для пластинчатых теплообменников

SEO-блок (для публикации на сайте)

Title: Уплотнения для теплообменников: виды, материалы EPDM/NBR/Viton и сроки замены
Description: Какие бывают прокладки для пластинчатых теплообменников, как выбрать EPDM/NBR/Viton, когда нужна замена уплотнений теплообменника и как выполнить замену без ошибок.

Что такое прокладки для пластинчатых теплообменников и почему от них зависит всё

В разборном пластинчатом теплообменнике прокладки (уплотнения) устанавливаются в канавки/пазы на каждой пластине. После стяжки пакета пластин они формируют герметичные каналы двух контуров (греющего и нагреваемого), исключают смешивание сред и уменьшают риск внешних протечек.

Практически любая проблема с уплотнениями быстро превращается в деньги: падение эффективности, лишние остановки, потери теплоносителя, риск повреждения пластин и аварийные простои. Поэтому грамотный подбор и своевременная замена уплотнений теплообменника — это не «ремонт по факту», а нормальная эксплуатационная дисциплина.

Виды уплотнений для теплообменников: как классифицируют на практике

2.1. По способу крепления к пластине (самое важное для сервиса)

На рынке чаще всего встречаются три схемы крепления, и у каждой — свои нюансы обслуживания:

1. Клеевые
   Сегодня используются реже: замена труднее, нужно аккуратно убирать старый клей, важно не повредить паз и выдерживать технологию приклейки. 1

2. Клипсовые (clip-on)
   Один из самых удобных вариантов: прокладка фиксируется клипсами по периметру — быстрее монтаж/демонтаж, ниже риск повредить пластину при обслуживании.

3. Snap-on / стержневые (защёлки/штифты в отверстиях)
   Безклеевое крепление через “стержни/замки” в отверстиях пластины — обычно тоже технологично и надёжно.

Отдельно производители могут называть системы крепления по-своему. Например, в руководстве Alfa Laval описаны варианты Clip-on / ClipGrip, и подчёркивается, что перед установкой важно обеспечить сухие и чистые уплотняемые поверхности.

2.2. По “назначению” в контуре (упрощённо)

В быту и на объектах чаще говорят просто «прокладка на пластину». Но в сервисной логике важно понимать: уплотнение не только держит контур по периметру, но и участвует в герметизации портов (отверстий) и зон, где возможны перетоки. Отсюда типичные “симптомы” — либо внешняя течь, либо переток/смешение сред. 6

Материалы уплотнений для теплообменников: EPDM, NBR, Viton (FKM) и не только

Материал выбирают не «по привычке», а по трём параметрам:

1. рабочая среда (вода/пар/масло/химия/пищевка);
2. температура (особенно пики);
3. давление + режимы (гидроудары, частые пуски/остановы).

Ниже — удобная таблица-ориентир. Точные пределы зависят от производителя прокладки и конкретной рецептуры резины, поэтому финальный подбор лучше подтверждать паспортом/каталогом и условиями эксплуатации.

3.1. Быстрая таблица выбора материала (практический ориентир)

Главное правило ресурса: чем ближе рабочая температура к максимально допустимой для материала — тем быстрее старение, падение эластичности и рост риска течей. Это прямо иллюстрируется графиками зависимости ресурса от температуры у сервисных компаний. 9

Срок службы уплотнений и когда нужна замена: честно о цифрах

Одинакового «нормативного» срока для всех объектов нет: ресурс зависит от температур, давления, химической совместимости, качества теплоносителя и обслуживания. При этом в отраслевых статьях регулярно встречается ориентир, что замена уплотнений теплообменника требуется примерно раз в 8–10 лет (при нормальной эксплуатации), но в тяжёлых режимах — заметно раньше.

4.1. Что сильнее всего сокращает срок службы прокладок

Вот факторы, которые чаще всего “убивают” прокладки для пластинчатых теплообменников:

• Превышение температуры / температурные пики → прокладка может “прикипать”, менять геометрию, терять объём и эластичность, после чего появляются течи.
• Гидроудары и скачки давления → уплотнение может выдавить из паза, появляются разрывы и протечки. 1
• Неподходящий материал под среду (например, EPDM в масле) → ускоренное разрушение и непредсказуемый ресурс.
• Неправильная химия промывки и грубая механическая чистка → “дубение” резины, микроповреждения пластин и повторные течи после сборки.
• Частые разборки/сборки и опрессовки → эластичность со временем снижается (после каждого цикла обслуживания).
• Длительное хранение/простой без заполнения жидкостью может приводить к растрескиванию/деформации — это отдельно отмечают практики сервиса.

4.2. Рекомендуемая периодичность (практический регламент)

Как “скелет” регламента многие сервисные инструкции предлагают:

• ежегодно: визуальный осмотр, при необходимости подтяжка;
• 2–3 года: профилактическая замена в пищевой промышленности;
• 4–5 лет: замена в отоплении/ГВС при нормальных условиях;
• по состоянию: при первых признаках старения/повреждения.

Отдельно встречается рекомендация проверять состояние уплотнений 2 раза в год — до и после отопительного сезона.

Признаки износа: как понять, что прокладки пора менять (чек‑лист)

Ниже — признаки, после которых замена уплотнений теплообменника обычно уже не “когда-нибудь”, а по плану ближайшего окна:

1. Внешние протечки (следы теплоносителя/продукта на раме, в зоне пакета пластин).
2. Потеря эластичности: прокладка “дубеет”, появляются трещины, надрывы, деформация.
3. Подтекания, не устраняемые подтяжкой — типичный маркер, что уплотнение уже не держит форму/компрессию.
4. Смешивание сред / переток: появление “чужой” жидкости в контуре.
5. Сигнал утечки в нейтральную зону (если система контроля предусмотрена).
6. Косвенные признаки по приборам: ухудшение теплообмена, странные отклонения температуры/давления (это не всегда прокладка, но повод для диагностики).

Практическое руководство: замена прокладок в разборном пластинчатом теплообменнике (шаг за шагом)

Важно: конкретные моменты (размер “A”, моменты затяжки, схема пластин) берутся из паспорта/инструкции на ваш ПТО. После снятия/замены пластин или прокладок производители прямо рекомендуют выполнять гидростатическое испытание на герметичность.

Шаг 1. Безопасная остановка и подготовка

• Остановите агрегат, перекройте арматуру, слейте обе среды, дождитесь остывания. 7
• Подготовьте инструменты: новый комплект прокладок, пластиковые/деревянные шпатели (не металл), щётки, растворитель (если клеевые), клей (если требуется), СИЗ, динамометрический ключ. 7

Шаг 2. Зафиксируйте “как было” (чтобы собрать без сюрпризов)

Практика, которую часто рекомендуют:

• измерить расстояние между плитами (контроль стяжки),
• нанести диагональную линию на пакет пластин,
• при разборке — нумеровать пластины и соблюдать исходную последовательность.

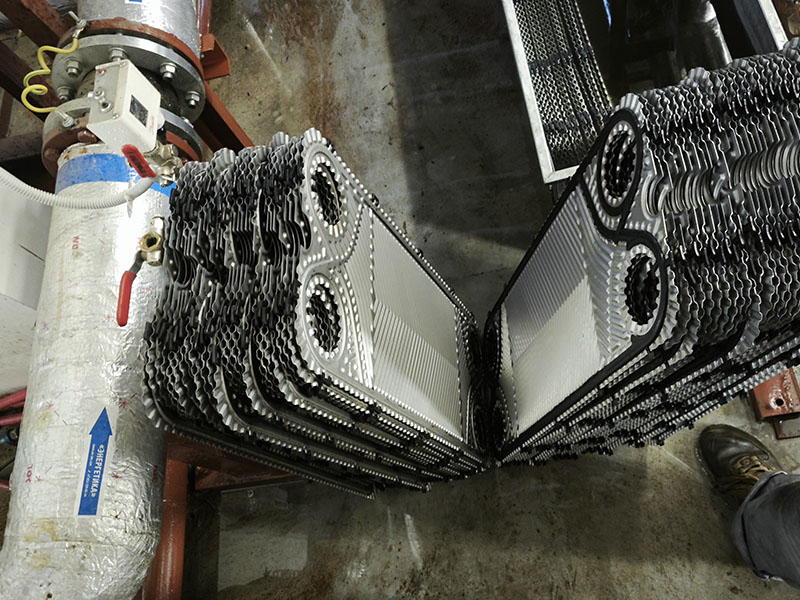

Шаг 3. Разборка пакета

• Ослабляйте стяжные шпильки/болты равномерно, крест‑накрест, чтобы избежать перекоса.
• Отведите прижимную плиту и снимайте пластины по порядку.

Шаг 4. Демонтаж старых уплотнений и очистка пазов

• Снимите старые прокладки; клеевые — с удалением остатков клея.
• Не используйте острые/металлические инструменты там, где можно повредить пластину: производители прямо предупреждают об этом (риск царапин и последующих течей/коррозии).
• Перед установкой новых прокладок уплотняемые поверхности должны быть сухими, чистыми и без жира/смазки.

Шаг 5. Установка новых прокладок

• Клипсовые/защёлки: начинайте с углов, ставьте без перекрутов, контролируйте, чтобы фиксаторы защёлкнулись по всей длине.
• Клеевые: обезжиривание → тонкий слой клея → установка → выдержка полимеризации.
• Учтите, что прокладки “горячей” и “холодной” стороны иногда отличаются — сверяйтесь со схемой сборки.

Шаг 6. Сборка и правильная затяжка

• Соберите пластины строго в исходной последовательности.
• Стягивайте пакет равномерно и контролируйте размер стяжки (например, “A”). В руководствах производителей этот размер — ключевой контроль герметичности и параллельности плит.

Шаг 7. Гидростатическое испытание (опрессовка) после обслуживания — как рекомендуют производители

Alfa Laval в инструкции указывает, что после снятия/замены пластин или прокладок настоятельно рекомендуется выполнить гидростатический тест:

• тестировать по одной стороне среды за раз, при этом вторая сторона должна быть открыта к атмосферному давлению;
• рекомендуемое время — 10 минут на каждую сторону;
• давление теста — рабочее давление +10%, но не выше допустимого (PS) на шильдике.

Также производитель отдельно предупреждает, что испытания газом (сжимаемой средой) могут быть опасны и должны соответствовать местным нормам.

Частые ошибки при замене — и как их избежать

1. Поставили “аналог похожей формы” вместо точного артикула → проблемы с геометрией, компрессией и течи. В инструкциях по замене часто рекомендуют подбирать по маркировке/идентификатору прокладки или данным теплообменника.
2. Перетянули пакет → риск деформации пластин и повторных течей. Используйте паспортные значения и контролируйте “A”.
3. Грязные пазы / жир на поверхности → прокладка “не садится”, появляются микроподтёки.
4. Неподходящий клей: производители прямо предупреждают, что некоторые клеи могут содержать компоненты (например, хлориды), способные повредить пластины.
5. Неправильная химия промывки → ускоренное старение резины, “дубение”, ранняя замена.

Как выбрать и купить уплотнения для теплообменников в ООО «ПРОМТЕХРЕШЕНИЯ» (prom-tr.ru)

ООО «ПРОМТЕХРЕШЕНИЯ» работает как поставщик и сервис по теплообменному оборудованию: компания указывает подбор пластин и уплотнений для теплообменников и пастеризаторов разных производителей, а также расчёт/производство ПТО, поставку паяных и кожухотрубчатых аппаратов (в т.ч. пищевые решения AISI 304 и морские решения с сертификатом РМ РС).

На сайте есть отдельный раздел «Пластины и уплотнения», где указано, что в категории представлено 1290 позиций, включая 897 позиций “Уплотнения для теплообменников” по брендам (Sondex, Tranter, Alfa Laval, Funke, GEA/Kelvion, Swep, Ридан и др.).

Что подготовить для точного подбора (и чтобы не переплатить дважды)

Чтобы быстро и безошибочно подобрать прокладки для пластинчатых теплообменников, обычно достаточно одного из наборов данных:

• фото шильдика теплообменника / модель и серия;
• бренд и тип пластин (например, Ridan НН…, Alfa Laval T… и т.д.);
• материал прокладки сейчас (если известен) + среда / температура / давление / наличие пара и пиков;
• количество пластин и/или размер стяжки (если делаете переборку).

Вариант “под ключ”: не только продажа, но и сервис

В разделе услуг компания прямо перечисляет, что сервис включает ремонт, промывку/очистку (механическую, химическую), анализ целостности узлов и замену уплотнительных элементов (а состав работ может дополняться по факту диагностики).

Почему этому руководству можно доверять (и как мы работаем)

• Практика и контекст компании. На странице «О компании» ООО «ПРОМТЕХРЕШЕНИЯ» указано, что компания основана специалистами в сфере теплообменного оборудования, а также упоминается опыт крупных проектов по поставке теплообменников и запчастей (в т.ч. для компаний “Балтика”, “Данон”, “Норебо”).
• Прозрачная услуга обслуживания. На странице услуг описан состав сервисных работ, включая промывки и замену уплотнительных элементов — то есть речь не только о продаже расходников, но и о технологической ответственности за результат.
• Ориентация на требования производителей. Критичные моменты (давление опрессовки, порядок тестирования, требования к поверхностям, предупреждения по клеям) мы привязываем к официальным инструкциям производителей (пример — Alfa Laval).
